Двухскатная стропильная крыша для бани

В этой статье будет дана краткая информация о том, что собой представляет крыша для бани с использованием стропильной системы. Также будут приведены картинки, показывающие конструктивные особенности важных узлов и элементов двухскатной крыши для бревенчатой бани.

Особенности стропильной крыши для бревенчатых строений

В отличие от крыш, которые возводятся не на деревянных стенах, бревенчатые стены подвержены значительному изменению размеров по высоте в период усадки сруба. Как известно, бревна в процессе осадки (усушки) уменьшаются в диаметре. И чем выше находится венец, тем больше он опускается вниз по отношению к нулевому уровню строения. Происходит это за счет уменьшения диаметров нижележащих бревен и бревен самого венца.

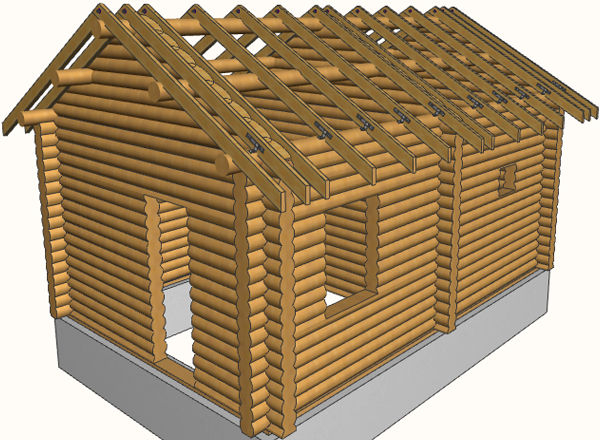

Двухскатная стропильная крыша для бани

А если фронтоны крыши у бани сделаны из бревен («самцов»), то это обстоятельство еще дополнительно усугубляет проблему. При жестком закреплении стропильных ног к мауэрлату (опоре для стропил, в нашем случае – последний венец) в процессе усадки сруба может произойти поднятие и нарушение кровельного покрытия, ремонт которого очень трудоемок и не всегда возможен. Происходит это из-за того, что сруб, давая усадку, тянет за собой жестко закрепленную стропильную систему. А так как бревна фронтонов находятся выше стены, то и усадка их, соответственно, будет больше. В результате происходит поднятие кровельного покрытия.

Конечно, можно набраться терпения и подождать, пока сруб окончательно выстоится. Но вряд ли, кого это устроит. Вед на это может уйти год-два, а то и больше. За это время можно полностью отделать баню и пользоваться ей на благо своего здоровья. А без крыши, какая уж тут отделка!

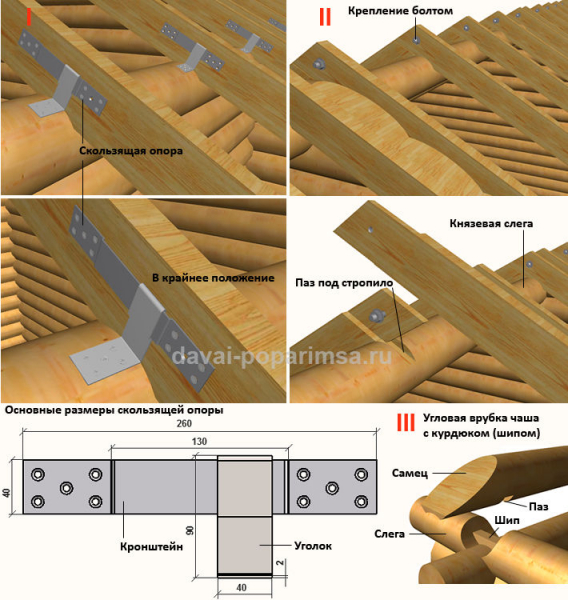

Чтобы свести на нет повреждение кровельного покрытия, для крыш деревянных строений используют специальные скользящие опоры. Они соединяют стропильные ноги с мауэрлатом, образуя скользящие крепежные узлы. А в коньке стропила соединяются между собой посредством болтового соединения.

Таким образом, создается надежное и вместе с тем подвижное соединение. С одной стороны, болтовое соединение в коньке позволяет свободно вращаться паре стропильных ног относительно друг друга, а с другой – беспрепятственно перемещаться по скользящей опоре. В результате того, что угол  между стропильными ногами будет изменяться в соответствие с величиной усадки стен сруба бани, кровля останется без повреждений.

Двухскатная крыша для бани на самцах

В приведенном примере фронтоны выполнены из бревен. Если стены сруба соединяются между собой угловой рубкой в чашу, то «самцы» не имеют такого соединения. Чтобы предотвратить сваливание самцов, их соединяют со слегами по способу «чаша с курдюком». Курдюк, или поперечный шип, дополнительно скрепляет бревна между собой.

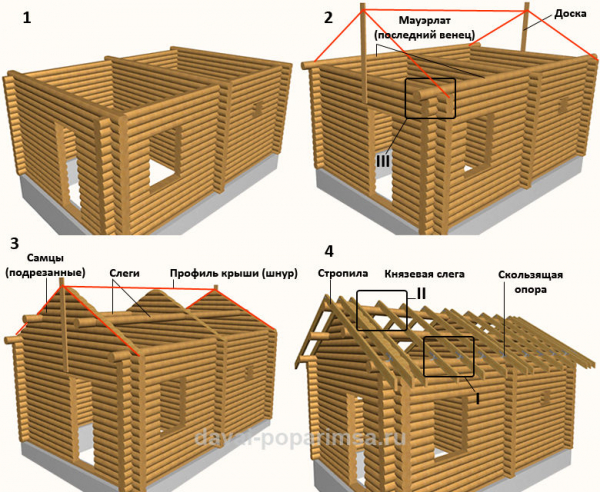

Двухскатная стропильная крыша для бани

Двухскатная стропильная крыша для бани

Особое внимание следует обратить на закрепление последнего венца сруба, который исполняет роль мауэрлата. В нем также надо использовать врубку «чаша с курдюком» (показано на картинке). Кроме того, следует дополнительное усилить прочность как фронтонов, так и мауэрлата, вбив в них деревянные нагели, о которых можно почитать в статье о возведении деревянных стен бани.

Для каждой стропильной ноги в мауэрлате, внутренних слегах, а также в «князевой» слеге выбирается пазы. Они предназначены для того, чтобы стропила могли по ним свободно двигаться, одновременно не имея возможности перемещаться в горизонтальном направлении.

Самцы устанавливаются с запасом по длине, ориентируясь на предварительно натянутые шнуры. Контуры шнуров должны точно повторять очертания возводимой крыши.  После установки всех самцов, они подрезаются в наклонную плоскость.

В приведенном примере стропильной крыши для бани показаны только по одной внутренней слеге с каждой стороны. Рекомендуемое расстояние между ними должно быть в пределах от 0.8 до 1.5 метров. Если это расстояние будет меньше и, соответственно, слег будет больше, то это придаст крыше только дополнительную прочность. Однако и затраты на материалы и работы будут больше.

Часто бревенчатые срубы строят с несколькими перекладками на земле. Например, для стен – две перекладки, а для крыши одна. Все бревна маркируются, разбираются и затем собираются вновь в готовый сруб. Особенно это актуально для крыши. Ведь внизу гораздо легче подогнать все конструктивные элементы друг к другу.

Небольшое видео о монтаже стропильной крыши бревенчатого дома:

С давних времен при строительстве деревянных домов, в том числе и бревенчатых бань, строились безгвоздевые крыши. Отличие их от стропильной крыши состоит в отсутствии стропильной системы. В качестве обрешетки для кровли в них используются сами слеги. По ним и производилось обустройство кровельного покрытия.
